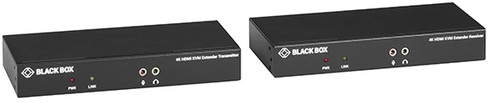

Black Box KVXLCシリーズ：CATx KVM エクステンダキット - 4K / HDMI

・トランスミッタ（延長元の端末側）、レシーバ（延長先の操作卓側）の組み合わせ
・ビデオ解像度：最大 3840×2160 @30Hz。HDMI をサポート
・LAN ケーブルで最大 100m 延長可能 ※デュアルモニタの場合はケーブルが2本必要です
・長距離延長用の SFP スロット搭載モデルは こちら
・トランスペアレント USB 2.0 で HID デバイス、大容量記憶装置を延長
・USB2.0、アナログのスピーカ/マイク接続を介した双方向オーディオが可能
・トランスミッタにローカルモニタ用の HDMI ポート搭載。分配器無しで映像の出力が可能
・スキャナや端末などの RS232 周辺機器（シリアル）デバイスをサポート（速度固定：115200bps）
・1U（19" 標準）で利用できるラックマウントキット（オプション）
・スイッチを経由し最大 200m 延長可能（本製品1セットのみ接続をサポート）
・EDID パススルーをサポート

パッケージサイズ

幅（W）	6cm
奥行き（D）	5.7cm
高さ（H）	3.7cm
重量（Kg）

本体サイズ

幅（W）
奥行き（D）
高さ（H）
その他
重量（Kg）

法令関連

電気用品安全法(PSE)	PSE対応
電波法(TELEC認証)	TELEC対象外
RoHS対応	RoHS対応

スペック情報

Series
Color
Model Number
Dimensions, incl. fan (L x W x H in mm)
Weight incl. fan (kg)
Socket compatibility
Noise level (dB(A)) at 25% / 50% / 100% (rpm)
Dimensions radiator (L x W x H in mm)
Radiator material / finish
Base material / finish
Pump speed operation range (rpm)
Pump connector
ARGB connector
Fan dimensions (L x W x H in mm)
Fan speed (rpm) at 100% PWM
Safety current (A)
項目	内容

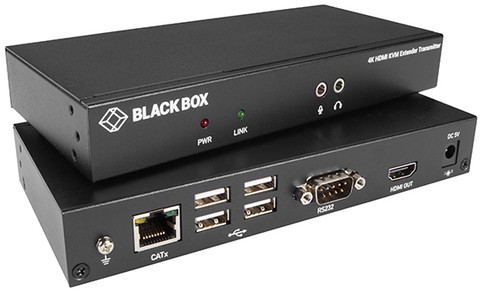

モデル	KVXLCH-100
画面数	シングルヘッド（1画面）
映像（TX入力）	HDMI ×1（メス）
映像（TXローカル出力）	HDMI ×1（メス）
映像（RX出力）	HDMI ×1（メス）
リンクポート	RJ‑45 ×1（メス）
USB（TX）	USB Type‑B ×1（ホストアップリンク）
USB（RX）	USB 2.0 Type‑A ×4（ダウンストリーム）
RS‑232（TX/RX）	DB9メス／DB9オス
音声（TX/RX）	ライン入力×1、ライン出力×1／マイク入力×1、スピーカー出力×1
最大解像度	4K @ 30 Hz（3840×2160@30）
延長距離（CATx）	最大100 m
EDID/DDC	DDC / DDC2 / DDC2B
筐体	メタル筐体
OS	OS非依存
動作温度	0 ～ 50 ℃
保管温度	-20 ～ 60 ℃
湿度	0 ～ 80%（結露なきこと）
電源	外部DC 5 V / 2 A（TX/RX）
寸法（TX）	2.1 × 18 × 8.3 cm（約）
寸法（RX）	2.1 × 18 × 8.3 cm（約）
質量（TX）	約0.372 kg
質量（RX）	約0.378 kg

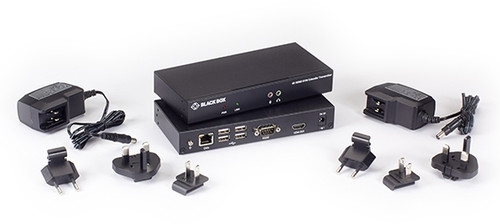

同梱品	TX×1, RX×1, 5V/2Aアダプタ×2, HDMIケーブル1.2m×1, 3.5mmオーディオ1.8m×1, USB‑B–A 1.8m×1, デスクマウントキット（KVXLC‑DMK）×2
備考	スイッチ1台中継・本製品1セットのみ接続時、最大200 m延長可（要検証）
