Black Box KKVMｴｸｽﾃﾝﾀﾞｰｷｯﾄ(DVI-D/USB/光ﾌｧｲﾊﾞ) KVXLCF-100-R2

・トランスミッタ（延長元の端末側）、レシーバ（延長先の操作卓側）の組み合わせ
・ビデオ解像度：最大 1920x1200 @60Hz。DVI-D をサポート
・SFP シングルモードで最大 30km 延長可能（LFP414 との組み合わせ）
・別売のSFPモジュールが必要：シングルモニタの場合は2個、デュアルモニタの場合は4個
・LAN ケーブルで最大 100m 延長可能なモデルは こちら
・トランスペアレント USB 2.0 拡張機能で、HID デバイス、大容量記憶装置をサポート
・USB2.0、アナログのスピーカ/マイク接続を介した双方向オーディオが可能
・トランスミッタにローカルモニタ用の DVI ポート搭載。分配器無しで映像の出力が可能
・スキャナや端末などの RS232 周辺機器（シリアル）デバイスをサポート（速度固定：115200bps）
・1U（19" 標準）で利用できるラックマウントキット（オプション）
・EDID パススルーをサポート

パッケージサイズ

幅（W）
奥行き（D）
高さ（H）
重量（Kg）

本体サイズ

幅（W）
奥行き（D）
高さ（H）
その他
重量（Kg）

法令関連

電気用品安全法(PSE)	PSE対応
電波法(TELEC認証)	TELEC対象外
RoHS対応	RoHS対応

スペック情報

仕様項目	KVXLCF-100-R2
映像系統	シングルヘッド（DVI-D×1）
最大解像度	1920×1200 @ 60Hz（シングルリンクDVI-D）
最大延長距離	最大30km（SFP・光ファイバ種別に依存）
映像インターフェース	DVI-D（入力×1／受信側出力×1）
ローカル映像出力（Tx）	DVI-D×1（サーバ側監視用）
USB仕様	受信側USB Type-A×4（USB 2.0×2＋USB 1.1×2相当）
オーディオ	アナログ音声 入出力（Line in/out、Mic／Speaker）
シリアル（RS-232）	RS-232延長対応（Tx：DB9メス／Rx：DB9オス）
SFPスロット数（各ユニット）	1（Tx×1、Rx×1）
必要SFP数（別売／合計）	2
電源	DC 5V / 2A（各ユニット）
OS依存性	OS非依存、プラグ＆プレイ
EDID／DDC	EDIDパススルー（DDC/2/2B）
I/O端子（Tx）	DVI-D入力×1、DVI-Dローカル出力×1、SFPケージ×1、USB Type-B×1、Line in×1、Line out×1、RS-232（DB9メス）×1
I/O端子（Rx）	DVI-D出力×1、SFPケージ×1、USB 2.0（Type-A）×2、USB HID（Type-A）×2、Mic In×1、Speaker Out×1、RS-232（DB9オス）×1

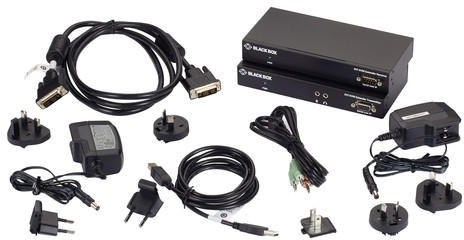

同梱品	送信機（Tx）×1、受信機（Rx）×1、ACアダプタ（5V/2A）×2、DVI-Dケーブル（1.8m）×1、USB A-Bケーブル（1.8m）×1、3.5mmデュアルオーディオ／マイクケーブル（1.8m）×1、デスクマウントキット（ネジ付）×2　※SFPは別売
寸法（Tx）	約 2.7(H)×18.0(W)×8.3(D) cm（1.06"×7.09"×3.27"）
寸法（Rx）	約 2.7(H)×18.0(W)×8.3(D) cm（1.06"×7.09"×3.27"）
重量（Tx）	約0.35 kg（0.77 lb）
重量（Rx）	約0.37 kg（0.81 lb）
対応SFP（代表例）	LFP441（MMF/～550m）、LFP442（SMF/～20km）、LFP412（MMF/～2km）、LFP413（SMF/～10km）、LFP414（SMF/～30km）、LFP416（RJ-45/～100m）

KVMｴｸｽﾃﾝﾀﾞｰｷｯﾄ(DVI-D/USB/光ﾌｧｲﾊﾞ)
