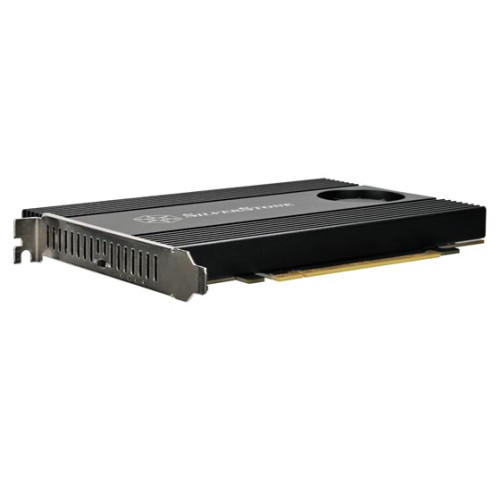

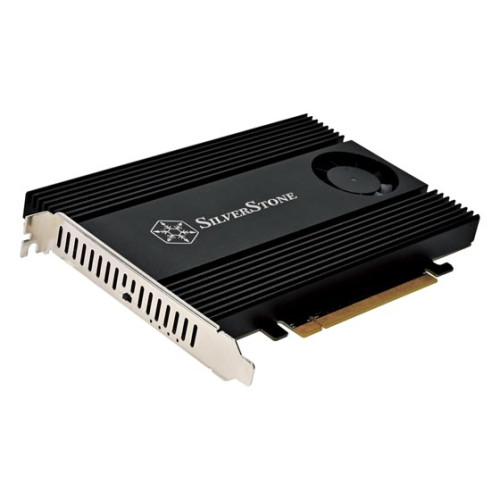

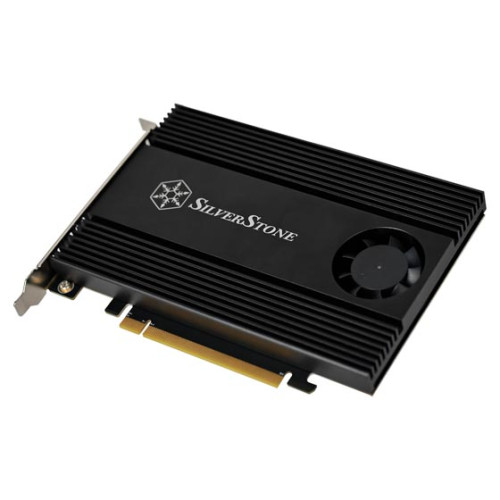

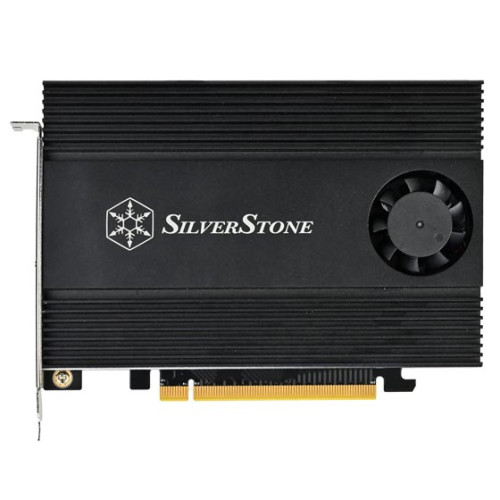

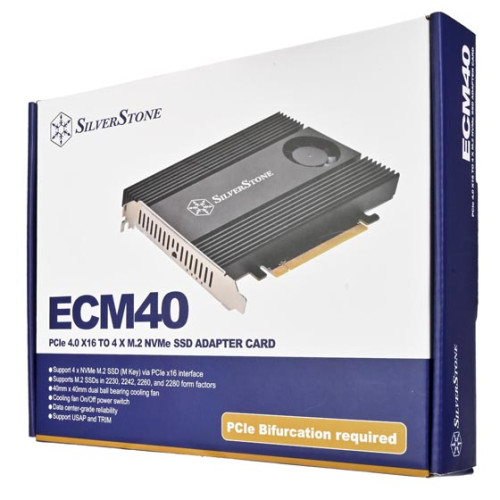

SilverStone 拡張カード ECM40 PCIe 4.0 x16～4 x M.2 NVMe SSDアダプタカード SST-ECM40

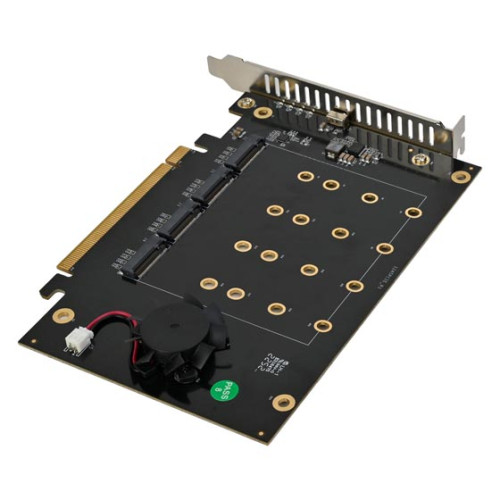

・PCIe x16インタフェース経由で4 x NVMe M.2 SSD (Mキー)に対応
・2230、2242、2260、2280フォームファクターのM.2 SSDに対応
・40mm x 40mmデュアルボールベアリング冷却ファン

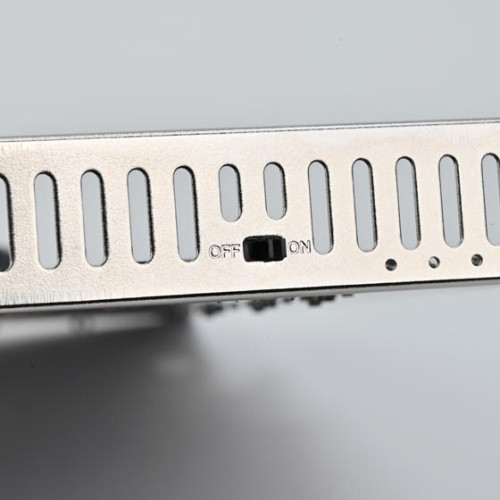

・冷却ファンOn/Off電源スイッチ
・データセンタークラスの信頼性
・USAPおよびTRIM対応

パッケージサイズ

幅（W）	24.5cm
奥行き（D）	19.2cm
高さ（H）	4.1cm
重量（Kg）	630g

本体サイズ

幅（W）
奥行き（D）
高さ（H）
その他
重量（Kg）	501g

法令関連

電気用品安全法(PSE)	PSE対象外
電波法(TELEC認証)	TELEC対象外
RoHS対応	RoHS対応

スペック情報

製品型番	SST-ECM40
コネクター
カラー	黒
コントローラIC	TPS56221DQPT
PCBレベル	UL 94-V0
インターフェース	PCI-Express x 16
SSDインタフェース	M.2 (NGFF) M Key
接続インターフェース
モジュールキー	PCIe x 4 NVMeベース Mキー
LEDインジケーター	インジケータランプは2つのモードに対応： 点灯および点滅、これはマザーボードおよびSSDからの信号に依存。
重量および寸法
ドライブ数	4
M.2 SSD対応タイプ
M.2 SSD対応長さ	22x30mm, 22x42mm, 22x60mm, 22x80mm
ヒートシンク_材質
ヒートシンク_重量および寸法
サーマルパッド_熱伝導性
サーマルパッド_動作温度
サーマルパッド_放熱パッド厚
サーマルパッド_重量および寸法
電力需求
規格
ドライブサポート
SATAポート
SATAポートの帯域幅
コントローラー
USB 3.0 controller
USB 3.1コントローラー
USB 3.2コントローラー
USBポート
PCI-E帯域幅
転送速度
オペレーティングシステムサポート
チップセット
設置箇所
電源管理
リドライバー ASIC
電流保護
動作温度
ファン	回転数 7000 RPM ±10% 寸法 40mm(W) x 10mm(H) x 40mm(D) ベアリング形式 デュアルボールベアリング

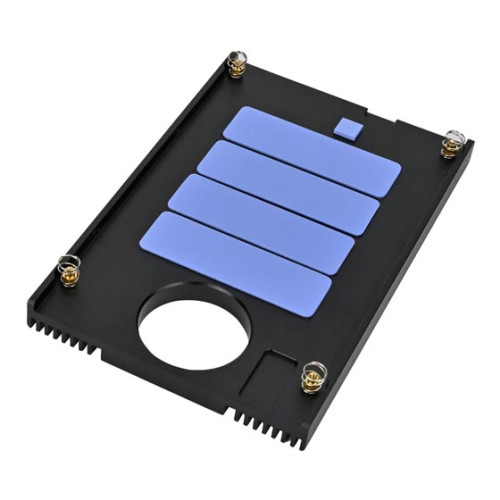

ヒートシンク仕様	材質 アルミニウム 寸法 109.3mm (W) x 14.2mm (H) x 168mm (D)
サーマルパッド仕様	厚さ 1mm 動作温度 3W/m.k 導電性 -25°C ~ 70°C 数量 4 寸法 22mm (W) x 1mm (H) x 70mm (D)
環境	動作温度　5°C~55°C 動作湿度　20%RH~80%RH 保管温度　-20°C~50°C 保管湿度　20%RH~80%RH
寸法	147.74mm (W) x 21.59mm (H) x 181mm (D)
実重量	501g
その他	[1] まず、マザーボードがPCI-Eバイフケーションに対応しているかどうか確認してください。 [2] システムは、もう1つのSSDを追加するためにPCI-Eバイフケーションが必要です。3台または4台のドライブには16レーン(x4/x4/x4/x4)、2台のドライブにはx8/x8（またはx4/x4）が必要です。CPUが必要なPCI-E帯域幅をサポートしていることを確認してください。マザーボードが「PCI-Eバイフケーション」をサポートしているかを確認するために、メーカーに連絡することをお勧めします。これにより、システムが1つのM.2 SSDしか認識しない問題を防ぐことができます。 [3] ECM40はハードウェアRAIDをサポートしていません。Windows 10以降では、RAID機能を使用するためにサードパーティ製ソフトウェアが必要な場合があります。同じモデルのSSDを4台使用してRAIDアレイを作成することをお勧めします。
備考	※マザーボードまたはアドオンカードはPCIe Bifurcationをサポートし、PCIe x16/x8スロットを4x4/4x2に切り替えられる必要があります

PCIe 4.0 x16～4 x M.2 NVMe SSDアダプタカード PCIe x16インタフェース経由で4 x NVMe M.2 SSD (Mキー)に対応 冷却ファンOn/Off電源スイッチ 2230、2242、2260、2280フォームファクターのM.2 SSDに対応 データセンタークラスの信頼性 40mm x 40mmデュアルボールベアリング冷却ファン USAPおよびTRIM対応
